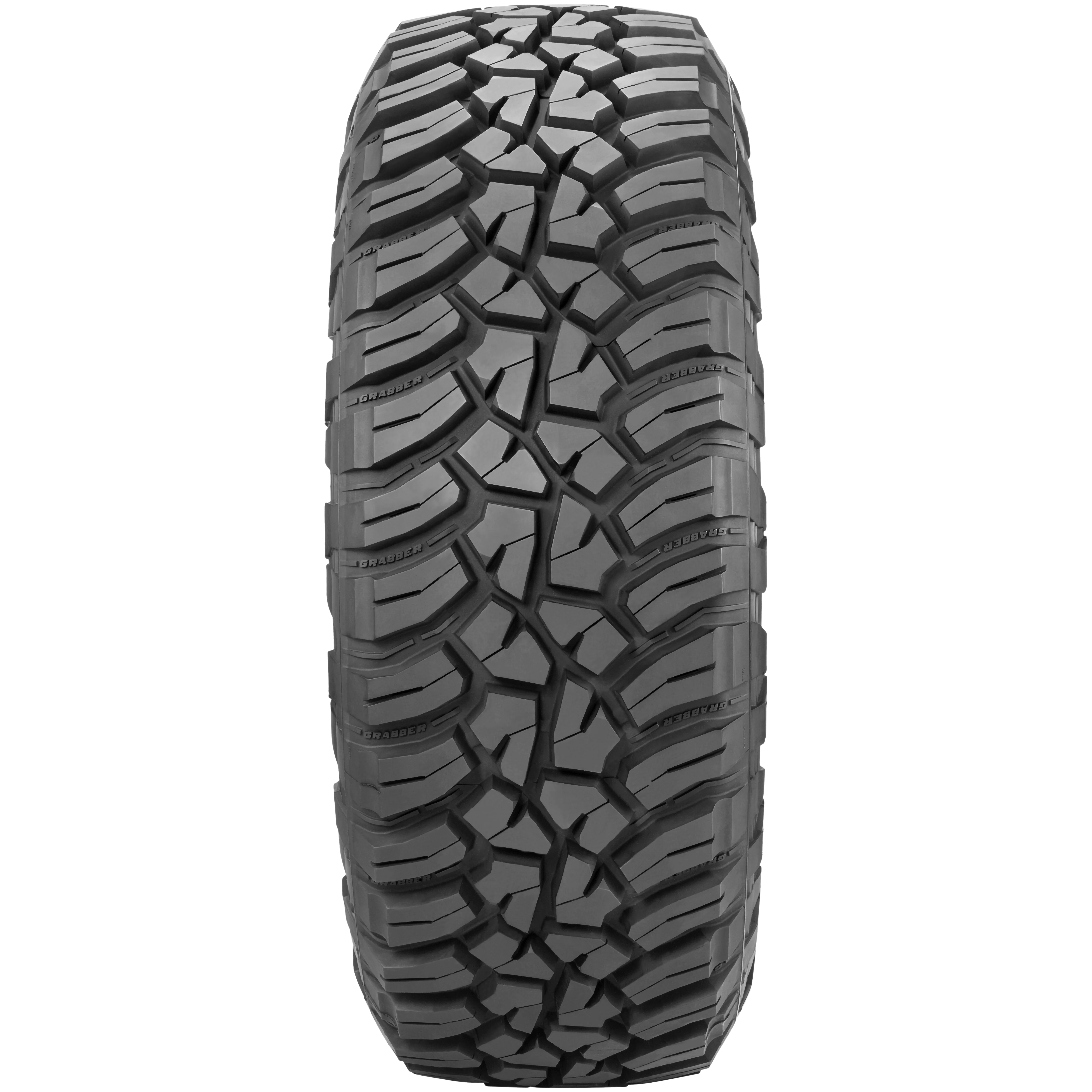

Crampons
profil tout-terrain asymétrique à blocs polygonaux moyennement lamellisés, épaules ouvertes
ADN du pneu

Présentation du modèle
GENERAL Grabber X3, parfois désigné simplement X3, a été développé pour les SUV et les véhicules tout-terrain dont le programme privilégie nettement les parcours hors bitume, sans exclure les trajets routiers nécessaires pour les rejoindre.
Analyse technique : VERDICT PROMOSPNEUS
Sur les derniers mois
En baisse
Projection octobre 2026
Estimation
Positionnement tarifaire relatif au tarif habituel des dimensions de ce modèle, et non montant de vente. La projection est une estimation indicative, fondée sur la variation constatée à la même période l'an dernier et sur la tendance récente, avec un historique encore limité. Elle ne constitue pas un engagement de prix.
Dimensions disponibles








Analyse Technique

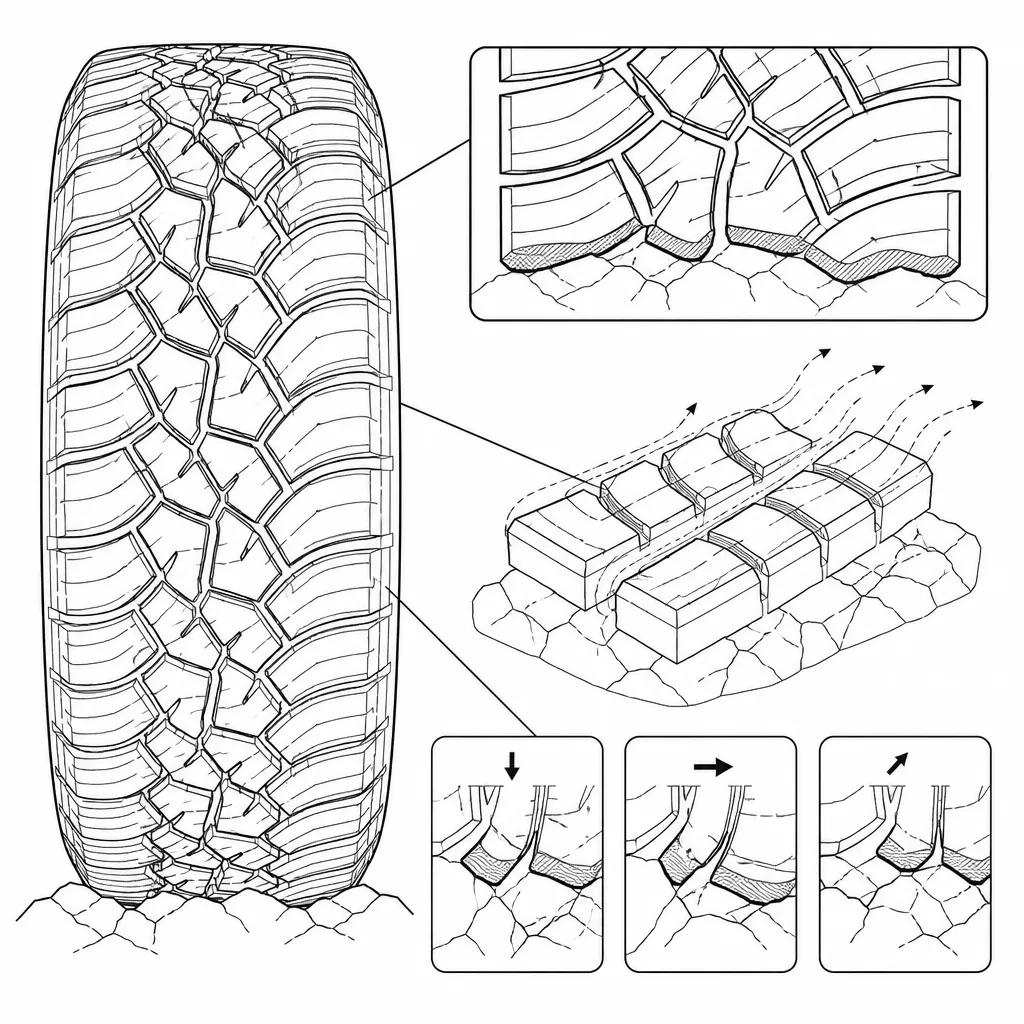

Les arêtes chanfreinées, les rainures principales élargies et les fines cavités ménagées au fond de la sculpture agissent conjointement contre la rétention des pierres. Lorsqu’un gravier pénètre entre les pavés, ces formes réduisent son calage et facilitent son déplacement vers l’extérieur au fil de la déformation de l’empreinte.

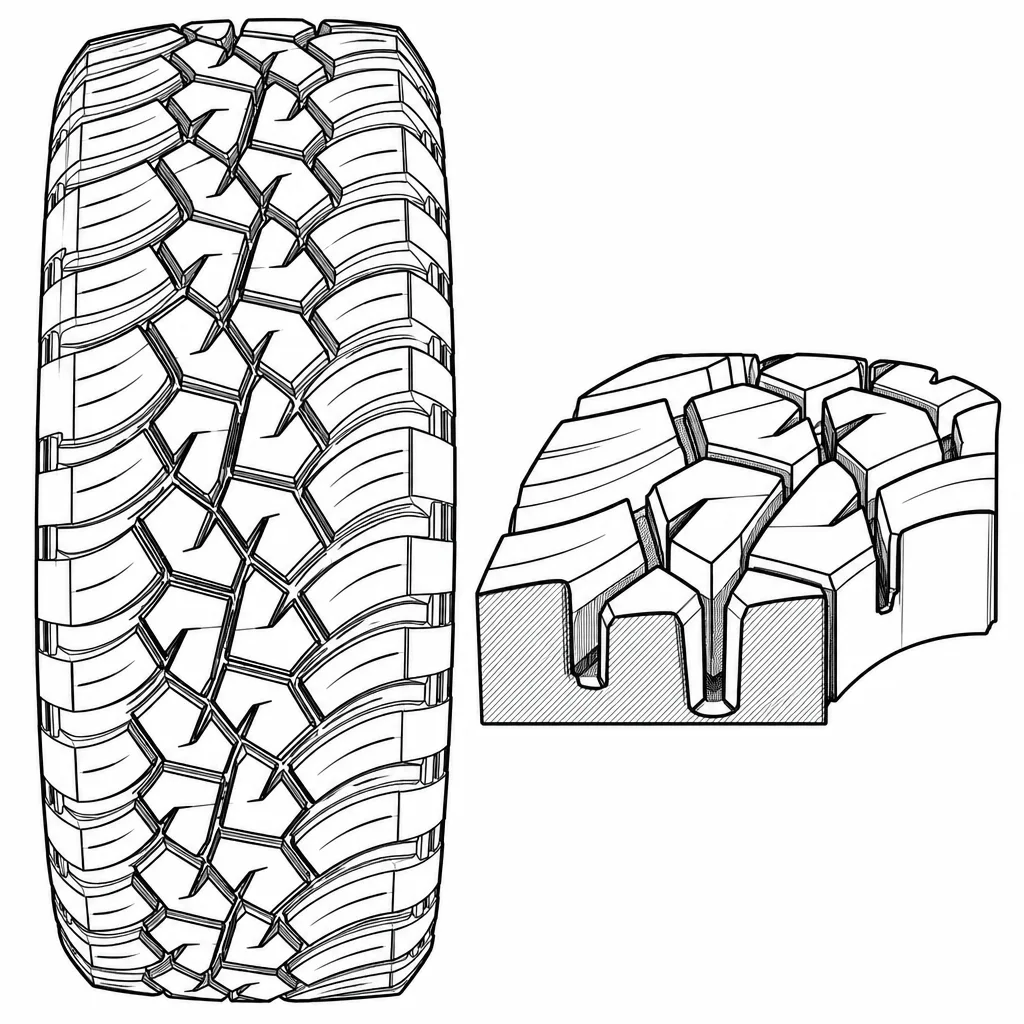

La lecture mécanique du Grabber X3 met en évidence un rapport plein/creux nettement orienté vers les vides. À l’arrêt, la charge repose donc sur une surface nominale de gomme relativement réduite: la pression moyenne appliquée à chaque pavé augmente, tandis que la section généreuse des blocs conserve un noyau capable de résister à l’écrasement. Cette combinaison distingue le profil d’une sculpture à petits éléments, qui multiplierait davantage les déformations locales.

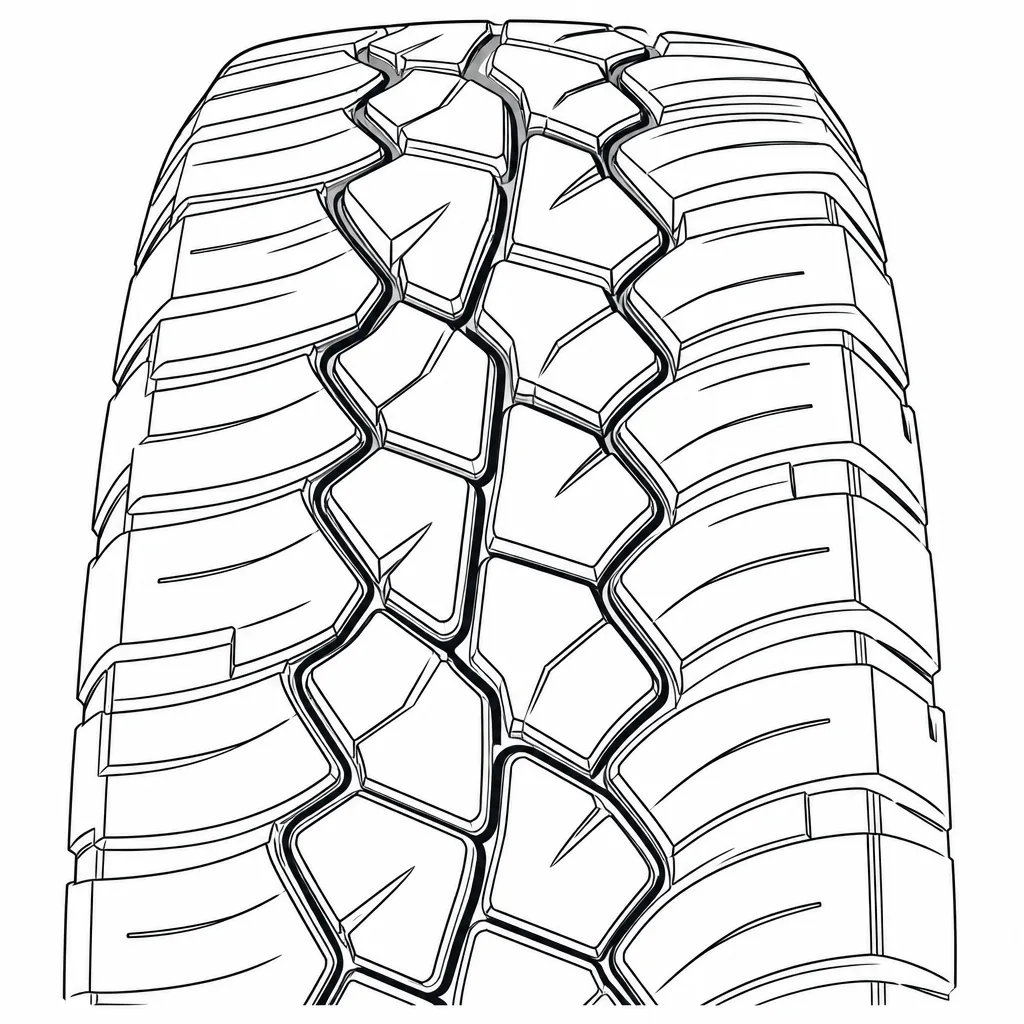

Les trois cheminements longitudinaux interrompus ne constituent pas des articulations rectilignes continues. Les rangées restent ainsi reliées ponctuellement par les blocs intermédiaires obliques, ce qui évite qu’une même ligne de flexion traverse toute l’empreinte. En contrepartie, cette architecture ne possède pas la rigidité directionnelle d’une bande centrale continue: sur un revêtement ferme, le transfert des efforts entre pavés passe par la gomme située à leur base et s’accompagne d’un léger déphasage de réponse.

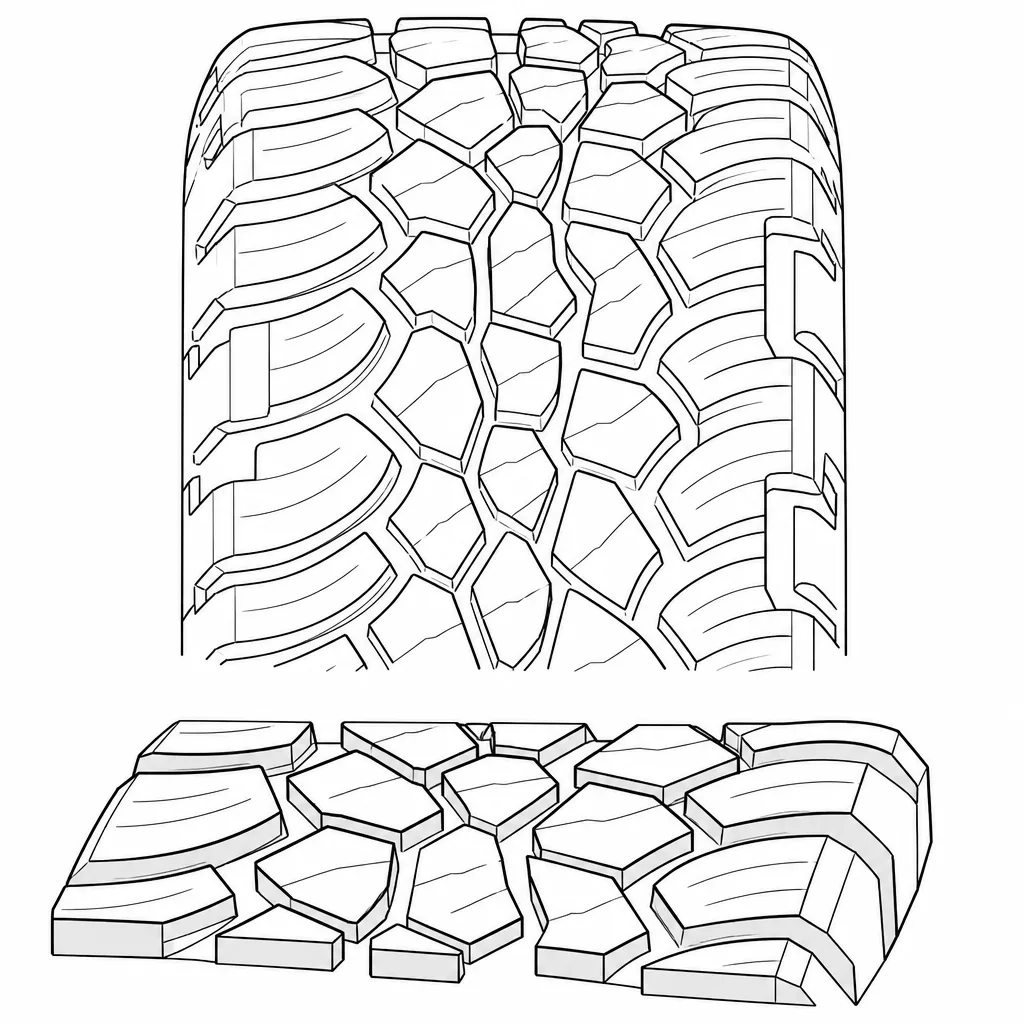

Le décalage des séquences entre les deux côtés répartit les jonctions et les grands vides à des positions longitudinales différentes. Sous charge, les zones les plus souples ne se retrouvent donc pas toutes alignées dans une même section transversale. Cette disposition limite la formation d’une charnière unique dans la bande de roulement, mais produit aussi une raideur latérale non uniforme entre les différentes rangées.

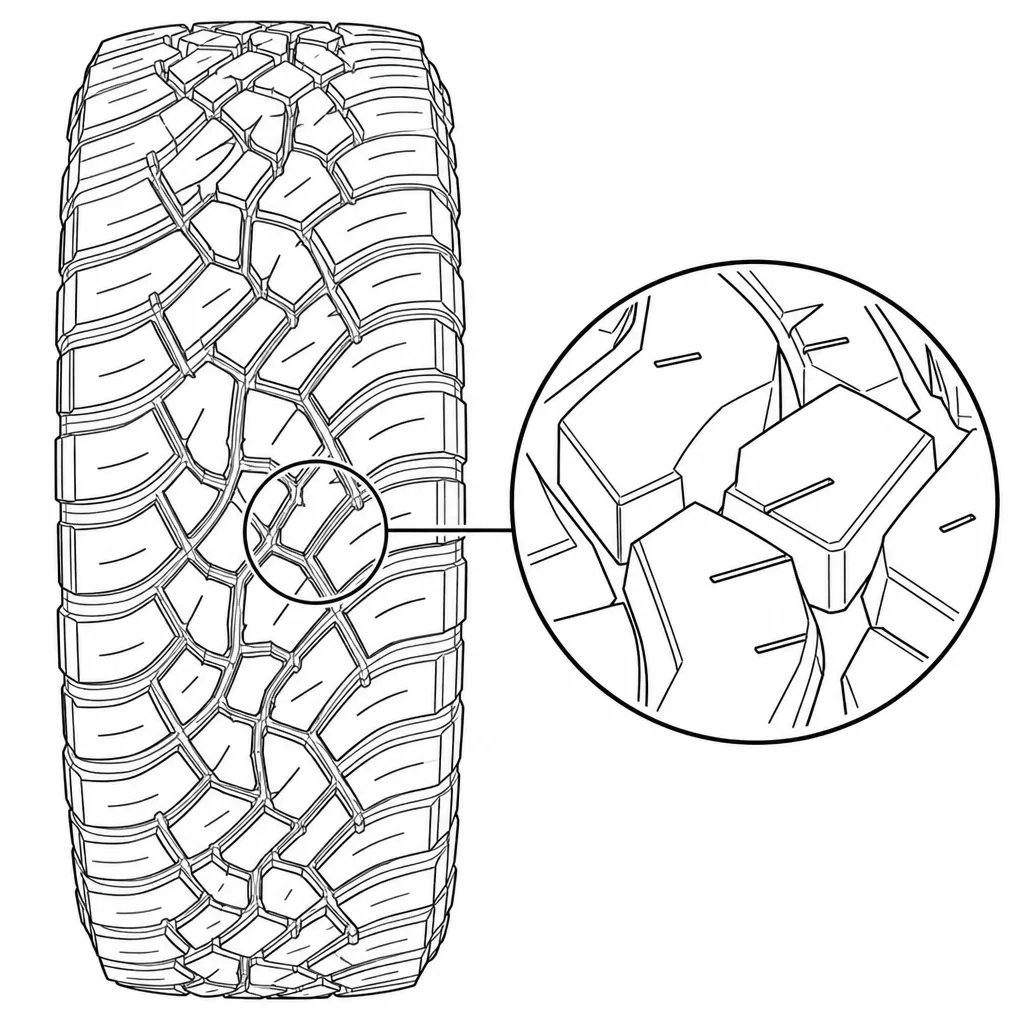

Les entailles courtes et les découpes internes n’isolent pas entièrement de petites sous-unités: le cœur des pavés demeure volumineux. Elles autorisent une ouverture localisée de leur sommet sans sacrifier autant de soutien qu’une lamellisation fine et très dense. Le revers se situe aux extrémités de ces entailles, où les contraintes de traction et de cisaillement se concentrent lorsque le pavé est fortement sollicité.
Les épaules associent de gros éléments porteurs à des séparations profondes. Chaque pavé périphérique possède donc une forte section propre, mais peu de soutien direct de la part de son voisin. Cette indépendance lui permet de s’adapter à une différence de hauteur entre le centre et le bord de l’empreinte; sur chaussée, elle autorise davantage de basculement qu’une épaule semi-continue.
En roulage sur revêtement mouillé, le réseau oblique joue un rôle déterminant parce que les passages longitudinaux ne forment pas des conduits rectilignes. L’eau rencontrée sous les pavés centraux peut rejoindre plusieurs sorties latérales successives, y compris lorsque l’empreinte est soumise à un angle de dérive. En revanche, la succession de changements de direction crée un trajet hydraulique moins direct que celui de longues rainures parallèles: à vitesse élevée, des poches de pression peuvent apparaître aux étranglements situés entre deux blocs décalés.
Sur sol ferme, les pavés polygonaux subissent simultanément compression verticale et torsion autour de leur base. Leur masse limite l’affaissement du sommet, mais les grands intervalles laissent chaque élément pivoter plus librement. Le conducteur peut ainsi percevoir une réponse initiale moins immédiate au volant, suivie d’un appui plus net une fois les blocs chargés. Le phénomène est particulièrement sensible au raccord entre les pavés intermédiaires obliques et les épaules largement séparées.
Les blocs allongés orientés en biais ne présentent pas leurs bords d’entrée et de sortie perpendiculairement au sens de rotation. Lors des freinages répétés sur bitume, le cisaillement se répartit donc de façon dissymétrique entre leurs extrémités. Le séquençage décalé empêche que ce travail se concentre sur une seule ligne circonférentielle, mais il peut favoriser un arrondi progressif des arêtes et une différence de hauteur entre l’avant et l’arrière de certains pavés.
Enfin, les racines des pavés d’épaule, entourées de creux sur plusieurs côtés, supportent des cycles de flexion plus amples que le centre massif de chaque élément. Cette déformation répétée transforme davantage d’énergie en chaleur dans ces jonctions lors des longs parcours sur route. Les entailles de certains pavés ajoutent une seconde zone mobile au sommet: elles améliorent la capacité locale de conformité, au prix d’une sollicitation accrue de leurs lèvres et d’un émoussement potentiellement plus rapide.
Technologies du modèle

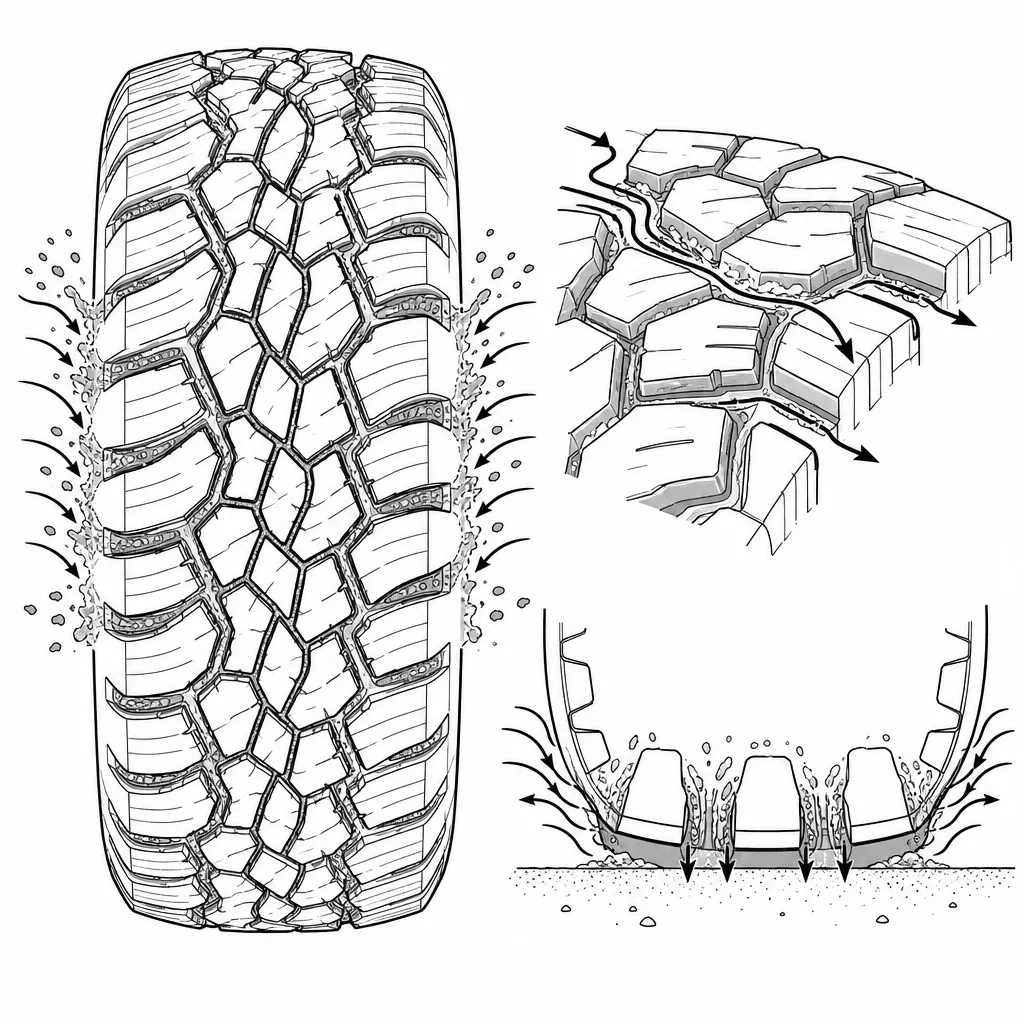

Les larges vides entre les pavés et les canaux profonds offrent à la boue un volume de circulation important. La rotation du pneu pousse la matière dans ce réseau ouvert puis vers les sorties latérales, ce qui limite le remplissage durable de la sculpture et permet aux arêtes massives de continuer à pénétrer dans le sol.

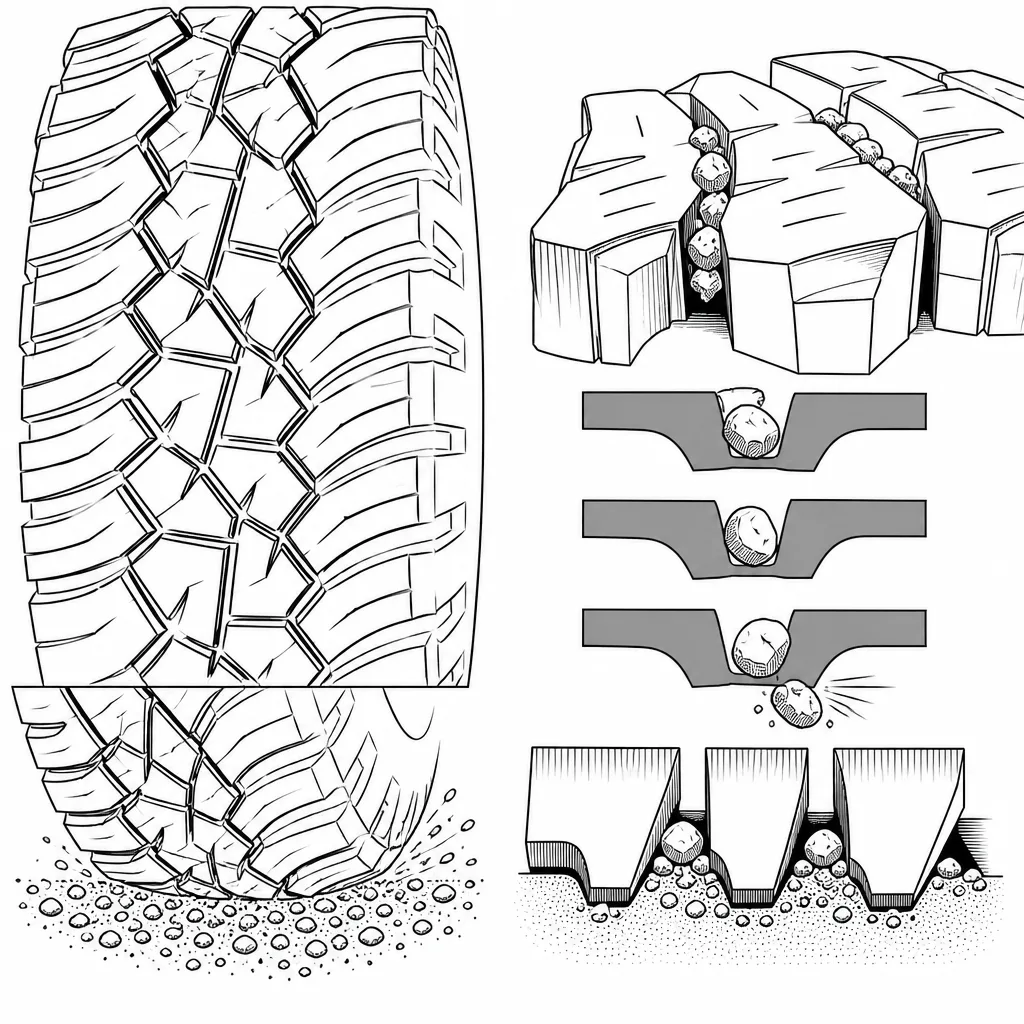

Les bords chanfreinés des blocs, les rainures élargies et les cavités plus étroites situées à leur base réduisent le coincement des pierres. La déformation des pavés déplace progressivement les graviers hors de leurs logements, tandis que les arêtes décalées créent des prises successives sur la terre et les surfaces meubles.

Des arêtes d’adhérence placées selon plusieurs orientations permettent aux blocs de prendre appui sur les reliefs rocheux lorsque les efforts sont longitudinaux, transversaux ou obliques. Cette disposition évite de faire dépendre la prise d’une seule direction du dessin.

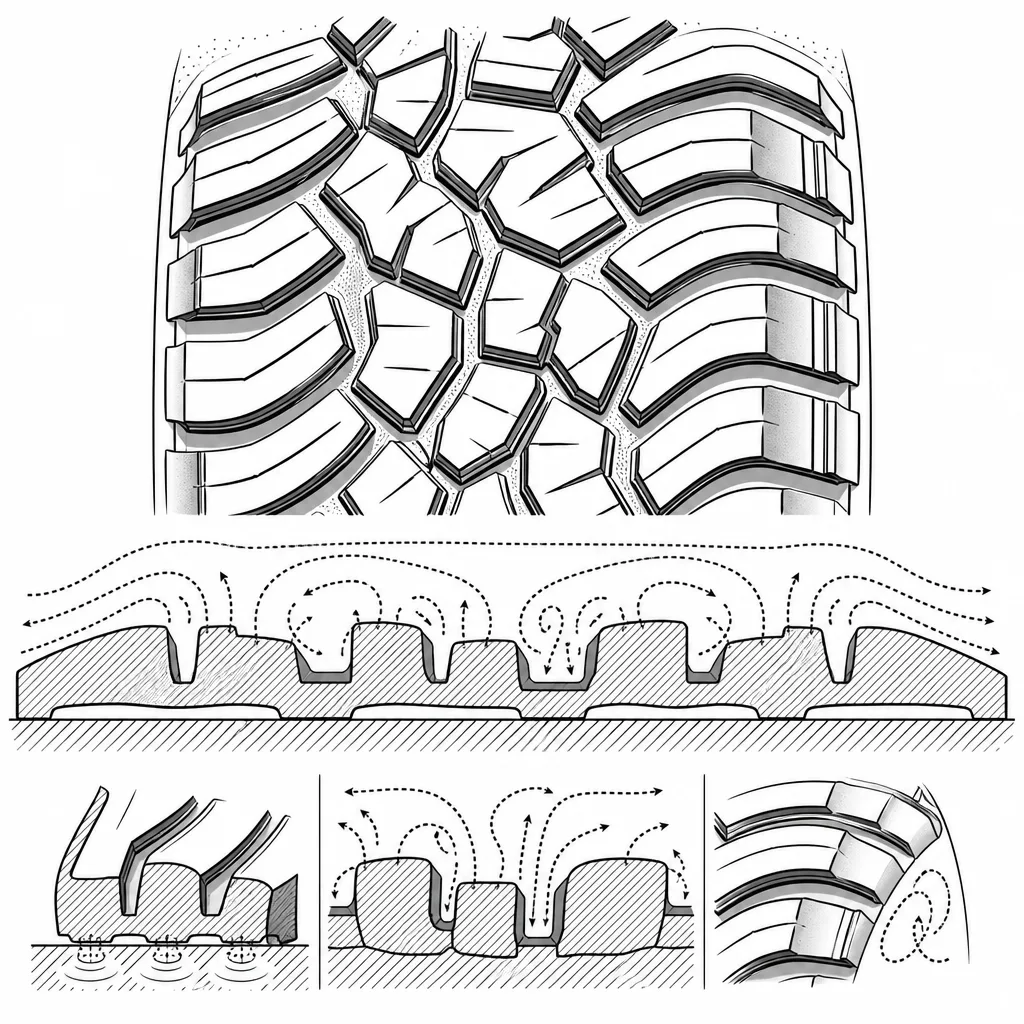

Cette technologie agit sur le bruit généré par les impacts successifs des pavés et par les pulsations d’air dans les rainures ouvertes. Elle vise à contenir l’émission sonore du dessin tout-terrain lorsque le Grabber X3 roule sur une chaussée dure.

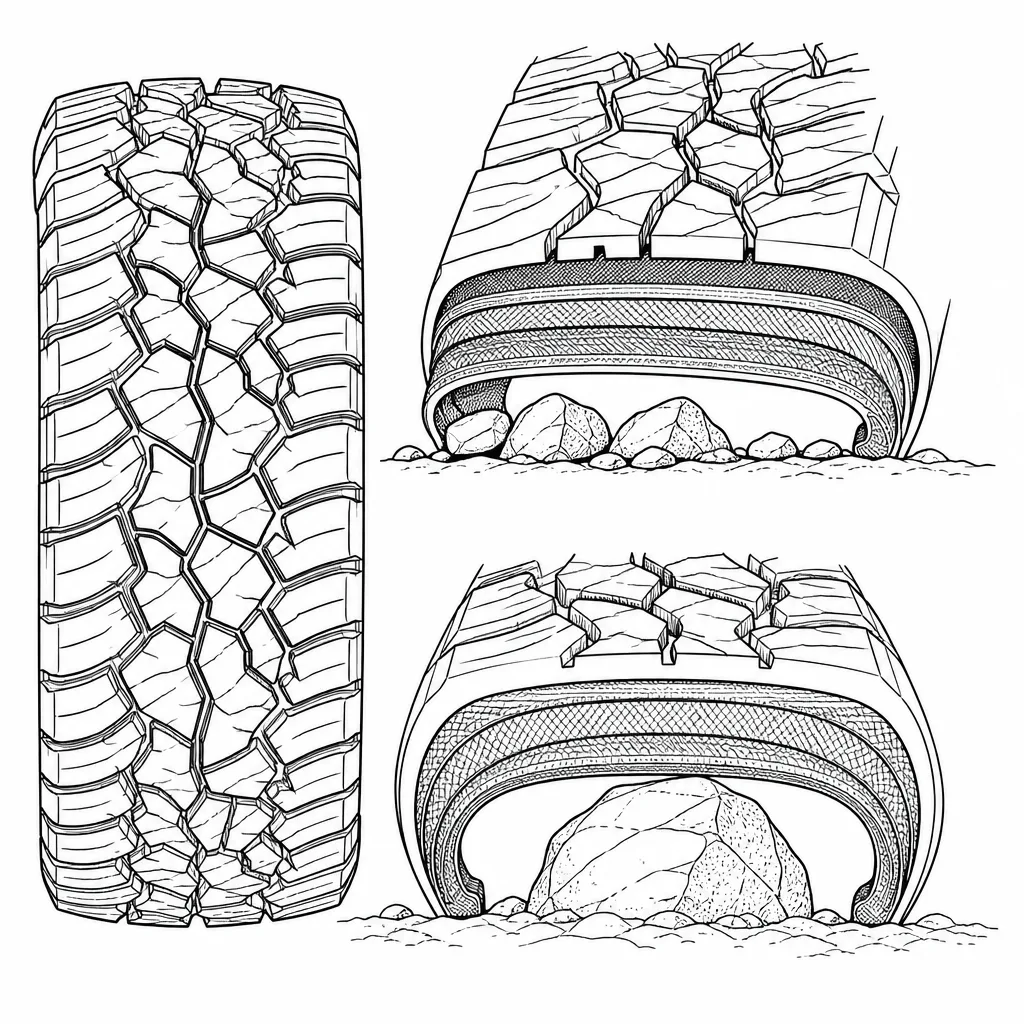

Duragen associe une construction interne à trois plis à une protection adaptée aux parcours agressifs. Les couches supplémentaires renforcent la carcasse face aux contraintes exercées par les pierres et les irrégularités du terrain, afin d’accroître la résistance aux dommages et de réduire le risque de perforation.
Schémas illustratifs générés pour expliquer le principe technique. Ils ne représentent pas un visuel du fabricant.
Positionnement de gamme
Tout-terrain extrême été / mud-terrain
Sortie : été 2018

Le Grabber X3 est nettement plus spécialisé dans le franchissement et les terrains meubles que le Grabber AT3, plus polyvalent entre route et pistes.
Voir le modèleGrabber X3 (X3) VS Grabber AT3
Face au Grabber AT3, le Grabber X3 (X3) se distingue par :

Face au Grabber A/TX, polyvalent pour la route et le tout-terrain, le Grabber X3 privilégie davantage le franchissement difficile et les sorties hors route intensives.
Voir le modèleGrabber X3 (X3) VS Grabber A/TX
Face au Grabber A/TX, le Grabber X3 (X3) se distingue par :

Le Grabber X3 pousse plus loin la spécialisation hors route que le Grabber AT2, conçu comme un pneu tout-terrain polyvalent.
Voir le modèleGrabber X3 (X3) VS Grabber AT2
Face au Grabber AT2, le Grabber X3 (X3) se distingue par :

Le Grabber X3 se place à l'opposé du Grabber HTS 60: il vise prioritairement le hors-route extrême, tandis que le HTS 60 privilégie la conduite routière des SUV et pick-up.
Voir le modèleGrabber X3 (X3) VS Grabber HTS 60
Face au Grabber HTS 60, le Grabber X3 (X3) se distingue par :

Le Grabber X3 est un pneu de franchissement spécialisé, alors que le Grabber GT Plus est orienté vers les SUV routiers et la conduite rapide sur chaussée.
Voir le modèleGrabber X3 (X3) VS Grabber GT Plus
Face au Grabber GT Plus, le Grabber X3 (X3) se distingue par :
